激光二极管电源-STXF系列

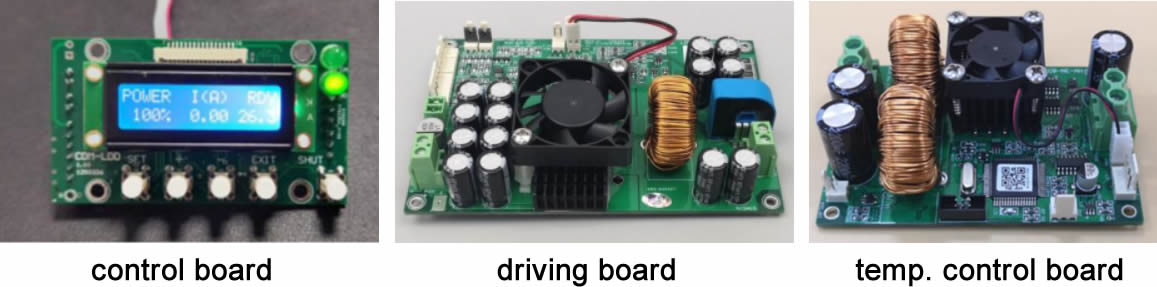

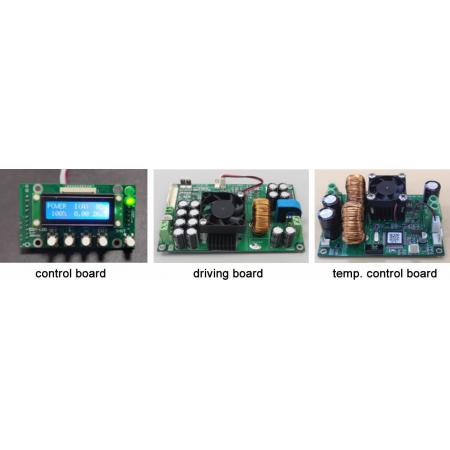

STXF系列半导体激光电源是我们设计制造的OEM分离型的电源驱动模块，主要包括半导体激光控制板/模块、半导体激光驱动板/模块和半导体制冷板/模块。用户可以将这三个模块任意组合构成完整的半导体激光器电源。

1.    半导体激光控制模块

半导体激光驱动控制板支持一路本司制造的半导体激光（LD）电源驱动板。通过控制板，除了可以设定和查看电流、控制电流的输出外，还具有电流模拟量外控及可接 1 路本司 制造的温控板（可接可不接）等功能。将此板和 LD 驱动板、温控板一起，可以构成完整的半导体激光器电源系统。本显示板方便集成，可以直接安装在最小 2U 的面板上。

特点：

• 可以方便安装在客户的设备面板上，最小支持 2U 机箱

• STXF-CDM型支持 1 路 STXF系列驱动板和接 1 路 STXF系列温控板；STXF-DPSL-MA型支持最多2 路 STXF系列驱动板和接最多 4 路 STXF系列温控板

• 温控板温度保护

• 有通信协议，可以连 PC，用电脑软件控制

• INTERLOCK 接口

• 电流内外控

• 可选 PWM 调制输出

• LD 驱劢板，或温控板直接供电，不需要独立电源

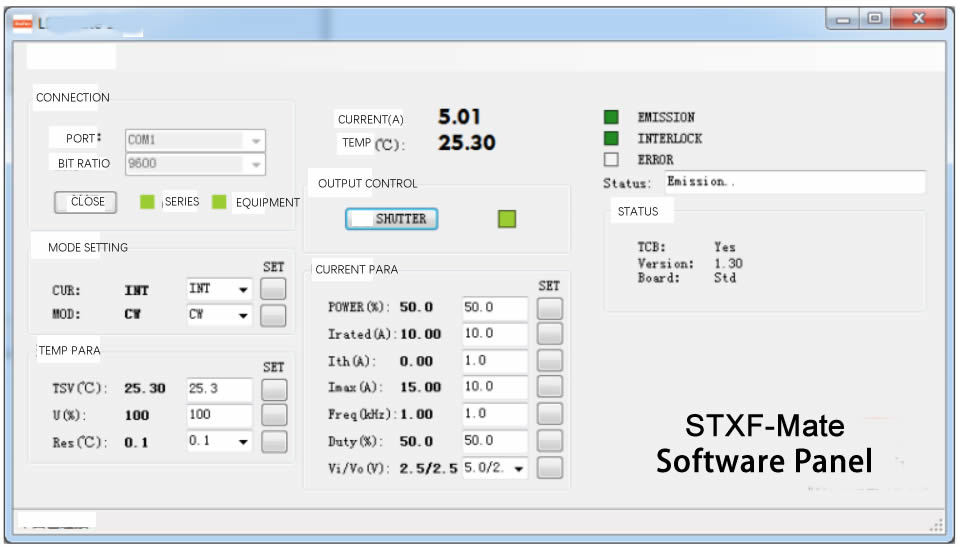

• 与我司的PC 软件 STXFMate匹配使用

应用：

• LD 驱动板的控制

• 半导体激光电源的主控板

主要技术参数表：

• 板子供电电压：5VDC+-5%（可以直接从 LD 接口取电，也可以互联 6 脚 IDC 接口从温控板取电，也可以单独 5V 供电）

• 板子供电电流：0.1A

• 支持 LD 驱动板：本司 STXF各系列 LD 驱动板

• 支持温控板：本司 STXF系列温控板

• PWM 频率：0.04-500kHz

• 占空比：0.1-100%

• 工作环境温度：-40 - +60度

• 储存环境温度：-40 - +70度

• 工作环境湿度：0-95%

• 外形尺寸：70mm*39mm 高度 22mm（板上 9mm，板厚 1.5mm，板下 11.5mm）

订货信息：

• 产品名称：半导体激光电源驱动控制板

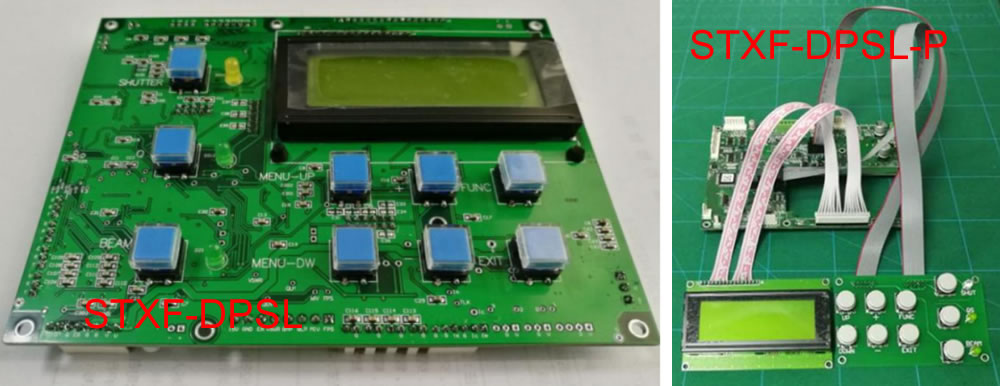

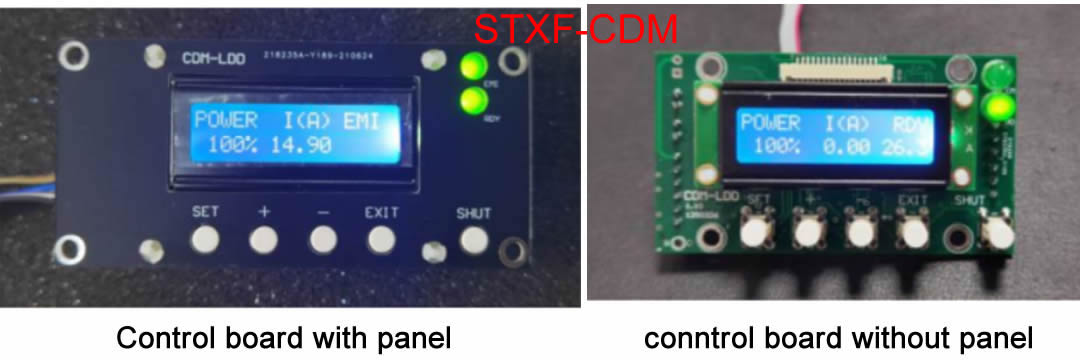

• 产品型号：STXF-CDM-P，有-P 尾缀表示带黑色面板, 无面板则直接省略。或STXF-DPSL-P，有-P尾缀表示显示面板与PCB板分离，无-P表示显示面板与PCB一体

• 例如：STXF-CDM，STXF-CDM-P

使用指南:

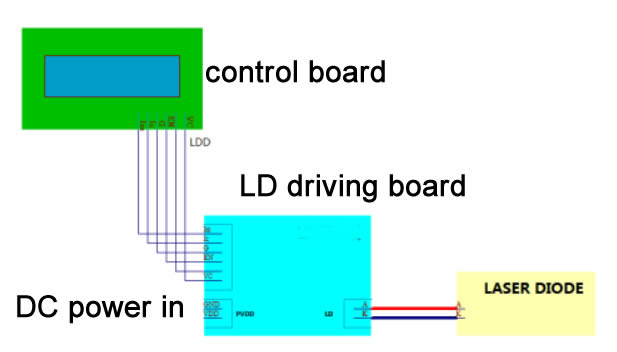

本板的连接非常简单，直接把此板和 LD 驱动板的 6PIN 接口 P 对 P 互连即可。

2．半导体激光驱动模块

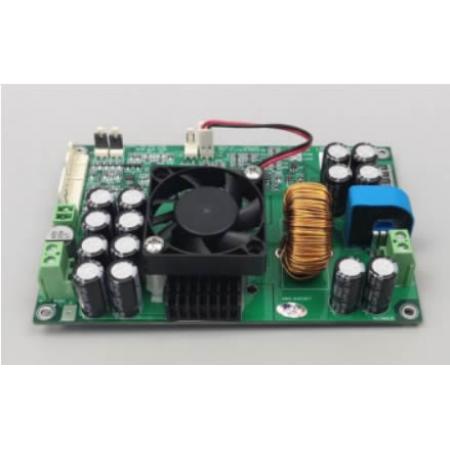

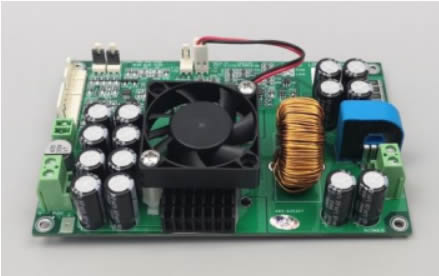

激光二极管驱动板STXF-LDDH-xxAyyV-M详细资料：

STXF-LDDH 激光二极管驱动板（也可以叫激光电源板，恒流源板），为全新推出的高科技产品，芯片级定制，创新的原理设计。特别适合做高电压低电流的激光二极管的驱动源。由于采用单板设计，特别容易集成到激光类的产品中。它适用于端泵、侧泵、半导体、光纤等各类需要二极管激光泵浦的激光器。完美适用于焊接、打标等各类应用。

产品特点:

• 负载电压，支持额定最高 70V 的 LD

• 负载电流，最高可达 15A

• 负载电压自适应

• 高速，上升沿下降沿<=1ms

• 高效率，风冷

• 两路模拟量通道可选（内外控，其中一路为慢速接口，可接模拟量或电位器）

• 通道切换为高速模拟开关，可以实现调制功能

• 驱动、控制分别供电

• 紧凑的设计，易于集成

推荐应用:

• 端泵侧泵固体DPSS激光器

• 半导体激光器

• 光纤激光器

• CW连续或脉冲应用需要恒流源的产品，例如半导体激光器测试，LED发光二极管测试等

• 焊接、打标、加热、产品测试等应用

主要技术参数表：

l  型号：STXF-LDDH-xxAyyV-MV (xx/yy 由客户根据要求而选定)

• 负载电流:  15A Max

• 负载电压：70V Max, 至少比供电电压小 1V

• 上升/下降时间：<=1ms

• 电流纹波：<0.1A

• 电流温漂：<10ppm

• 效率：>95%

• 输入驱动电压：48V/60V/72V 可选

• 输入控制电压：12V/15V/24V（可通过板子上 J1 自行选择）

• 控制板功耗：<=1.5W

• 电流模拟输入：0-5V 对应 0-最高电流 ,或用户指定

• 电流反馈输出：0-2.5V 对应 0-最高电流，或用户指定

• 板子重量：185g

• 储存温度：-40-+60°

• 工作温度：-10-+45°

• 工作湿度：0-95%

• 外形：130mm*8.5mm，高 35mm（板上 30mm，板厚 1.5mm）

订货型号规定：

STXF-LDDH-xxAyyV-MV

xx: 出厂额定电流，也即最高模拟量输入时对应的电流，可选值：1-15

yy: 供电电压，最高负载电压要比供电至少小 1V, 可选择48/60/72

例如：STXF-LDDH-15A48V-MV

3.  温控板

备注：NE/NE-AH/NC默认使用10k NTC温度传感器，可选PT100或PT1000，其他型号只支持NTC。

高精度半导体制冷片温度控制板STXF-TCB-NE-AH详细资料：

STXF-TCB-NE-AH 半导体制冷片（也即热电制冷器TEC）温度控制板，内含完整 PID 控制算法，连续输出模式，控温精度可达 0.01 度。支持最常用的 10k NTC 温控传感器, TEC 可以有多重配置，供电为直流供电。本板是 STXF-TCB-NE 的大电流版。适用于大功率高精度控温场合，比如高功率LD。

特点:

• PID 控制算法

• 高精度，0.01 度

• TEC 电压适用范围极大： 2~24V

• TEC 电流范围大：额定 18A（供电电压小于等于 12V，电流可到 24A）

• 双向控制，支持加热制冷

• TEC 配置灵活

• 可以通过串口设定及检测温度（ASCII 码协议，支持电脑自带超级终端，人人会用）

• 有报警、就绪信号输出，及关闭 TEC 信号输入

• 控制方式：连续电压

应用:

• 控温元件为 TEC(半导体制冷器、热电制冷器)的温度控制系统

• 适用于但不限于激光二极管的温控控制

• 工业、家电等各种领域适用

• 生物、医疗，PCR 温控等

主要技术参数表：

• 板子供电电压： 7.5- 27V （推荐 7.5/12/15/24 等标准电压， TEC 额定电压最好等于或稍大于供电电压，如果 TEC 额定电压小于电源电压也可以，设下最大输出比即可）

• 板子供电电流：由 TEC 工作实际最大功率而定

• TEC 电压：2V – 24V（依供电电源电压而定）

• TEC 电流：额定 18A（供电电压小于等于 12V，电流可到 24A）

• 温控传感器：10k NTC （B 值默认 3950，实际 B 值不限，只影响绝对温度，不影响相对温度，对温控基本无意义）, PT100 可选

• 控温精度：0.01°

• 设温精度：0.01°

• NTC 版本温控测量范围：-60 - +170度

• NTC 版本控制温度范围：-20 - +100度

• PT100/PT1000 温控测量范围：-60 - +212度

• PT100/PT1000 控制温度范围：-50 - +200度

• 默认出厂设定温度：25°，或用户指定

• 工作环境温度：-40-+45度

• 储存环境温度：-40-+60度

• 工作环境湿度：0-95%

• 外形：65mm*95mm 高度：35mm

订货信息：

• 产品名称：温控板

• 产品型号：STXF-TCB-NE-AH/-X

• -X: 可选 PT100 或 PT1000 探头，省略-X 则表示默认支持 NTC 探头

• 例如：TXF-TCB-NE-AH，TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

 控制方式：

本板使用串口通信来修改和监测信息。具体有以下三种控制方式：

• 本司专用温控显示屏 STXF-DISP-TCB（把温控板的串口连到显示屏）

• 本司专用 PC 软件 STXF-TCBMate （把温控板的串口连到电脑）

• 直接用串口发命令控制（使用单片机，或 PC）

与温控板配套关联产品及配件:

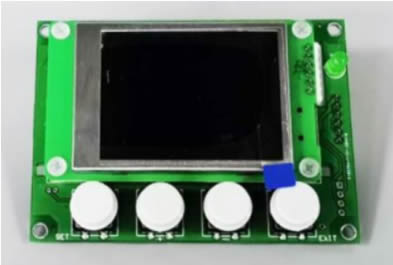

STXF-DISP-TCB(DW) 温控显示板详细资料：

STXF-DISP-TCB(DW)温控显示板支持 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 等温控板。通过温控显示板可以设定温
