平整型宽带光源和梳状宽带光源可设计用于光学器件测试、EDFA掺铒光纤放大器系统的评估和光链路特征分析。
特征
EELED宽带光源比典型EELED明亮几千倍
独特的光源对应不同的应用程序
输出光非偏振
光谱较宽，平整性好
稳定性高5 mdB/h
应用
宽动态波段光学器件测试
精准的EDFA增益谱测量
通信系统测试
光链路特征分析
局域网用于频谱分割和光码分复用系统
生物医学成像
传感器系统和光纤陀螺
特征

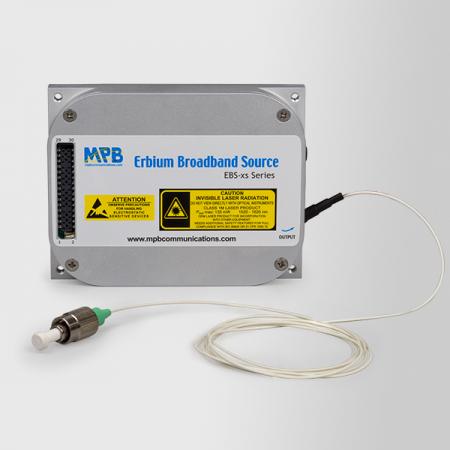

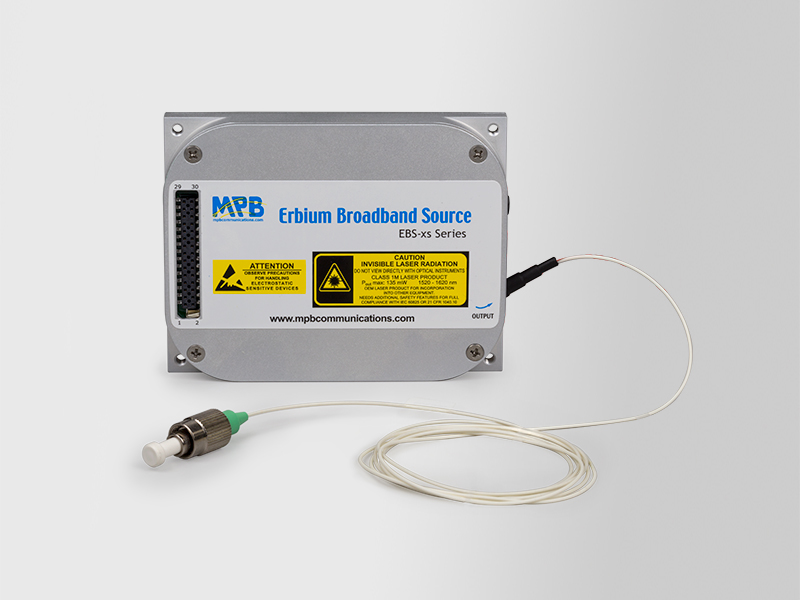

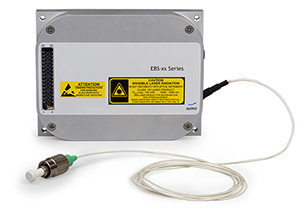

微型宽带光源有着极低的输出波纹和较高的稳定性
带宽能覆盖C波段和L波段，有效应用于光学传感和光谱分析
简洁方便 （MSA型）
输出功率可达20dBm
稳定性< ± 50 mdB/hr
可用于C波段和L波段
工艺终端界面
可定制
应用
应用于光学器件（如AWGs和FBGs）的宽动态范围表征
可替代多个分布式反馈（DFB）激光器和多路电通信测试设备
精确测量EDFAs，包括光谱损失值
局域网用于频谱分割和光码分复用系统
宽带光纤的PMD值测量
光纤陀螺
白光干涉仪
光纤传感系统
光谱仪
特性参数
| 总输出功率 | 20 dBm , 光谱平整时功率可达 19 dBm |
| 光谱宽度 | ~ 35 nm |
| 波纹平整度 | ± 1.5 dB 大于35 nm |
| 稳定性 (预热30分钟后) | ± 50 mdB/hr ( ±20 mdB/hr 典型值) |
| 偏振状态 | 非偏振 |
| 光学隔离 (输出) | 带宽大于30dB |
| 连接器 | FC/APC |
梳状宽带光源旨在模拟DWDM信号传输到光纤链路，是非常理想的设计，可以代替昂贵的分布式反馈（DFB）激光器。非常适用于DWDM放大增益测量和噪声图谱测量。
特征
可替代90 分布式反馈（DFB）激光器
输出功率可达22dBm
极好的消光比(>47 dB)
ITU-T通路栅格是50GHz或100GHz
可覆盖通信C波段和L波段
应用
在全频道加载条件下同时测量光学放大器增益平整度和噪声图谱
测量完整的C波段光噪信比（OSNR）和光纤放大系统
测量反应器内拉曼光谱覆盖C波段的量级，测试密集波分复用系统（DWDM）光学器件
技术参数
| 9022 | 4522 | 9622 | 4822 | ||
| 综合输出功率* | > 21.5 (22 typ) | dBm | |||
| 功率稳定性** | 超过 20 | milli-dB/hr | |||
| 最小光谱范围 | 1529 - 1565 | 1529-1567 | nm | ||
| 最小通道数 | 90 | 45 | 96 | 48 | |
| 通道间隔 | 50 | 100 | 50 | 100 | GHz |
| 波纹度 | < 2.0 | dB | |||
| 最小消光比*** | 45 | 50 | 44 | 49 | dB |
| 最大通道线宽 ( FWHM ) | 44 | 34 | 46 | 36 | pm |
| 光谱栅格误差 | ≤ 20 | pm | |||
其它功率可调
预热60min
测量光谱分辨率20pm
稳定的双频光源为光学器件的测试提供了强大的传输光源，为高损耗无源光学器件在C波段和L波段的表征提供了统一的动态范围。
特征
输出功率可达14dBm
能覆盖C波段和L波段的宽带
光谱3dB带宽平整度达到76nm以上
应用
DWDM组件C&L波段的光谱测量
复合C波段、L波段或双波段的测试系统
光谱分割在局域网内测得双宽带EDFAs的增益平整度
高灵敏PMD测量
光纤传感系统和光纤陀螺
白光干涉仪
技术参数
| ST-EBS-7514 | |
| 光谱宽度 | |
| @ 3 dB | > 76 nm |
| @ 20 dB | 100 nm |
| 波纹平整度（典型值） | < 2.5 dB > 75 nm |
| 稳定性 | 5 mdB/hr （典型值） |
| 输出功率 | > 14 dBm |
ST-EBS-4022系列, ST-EBS-4022L系列, ST-EYBS-3527系列
ST-EBS-4022
ST-EBS-4022系列掺铒宽带光源是极其稳定、平坦的宽带光源，输出功率22dBm，光谱宽度达40nm，能覆盖C波段。该光源选用半导体激光作为泵浦源，利用放大的自发辐射（ASE），使输出光谱的平整度更好，1dB光谱宽度从1527nm到1567nm。
ST-EBS-4022系列掺铒宽带光源与间隔100-GHz的分布式反馈激光器（DFB）有着具有相同功率和光谱密度，可以大大降低通讯测试设备的成本。高功率、高平整度的宽带光源也适用于频谱分割系统和光码分复用系统。
高功率ST-EBS-4022系列掺铒宽带光源可广泛应用于如阵列波导的无源器件的动态波普表征，测量过程无需重复记录，结果精确有效。
应用
应用于光学器件（如AWGs和FBGs）的宽动态范围表征
可替代多个分布式反馈（DFB）激光器和多路电通信测试设备
精确测量EDFAs，包括光谱损失值
局域网用于频谱分割和光码分复用系统
宽带光纤的PMD值测量
光纤传感系统
光纤陀螺
白光干涉仪
ST-EBS-4022L
特征
高稳定性、高平整度的宽带光源可覆盖L-波段，传输功率21dBm，光谱宽带40nm
利用放大的自发辐射（ASE）使输出光谱平整度由1567nm到1607nm
广泛应用于如阵列波导的无源器件的动态波普表征
应用
应用于光学器件（如AWGs和FBGs）的L波段宽动态范围表征
可替代多个分布式反馈（DFB）激光器和多路电通信测试设备
精确测量EDFAs，包括光谱损失值
局域网用于频谱分割和光码分复用系统
宽带光纤的PMD值测量
光纤传感系统
光纤陀螺
白光相干仪
ST-EYBS-3527
特征
高功率、高平整度宽带光谱源可覆盖C波段，输出功率27dBm，光谱宽带可达35nm
精准的C波段动态范围内损耗测定
配有输出隔离以保护设备在测试过程中的被反射。
应用
DWDM组件C波段的光谱测量
EDFA增益光谱测量
通信系统测试
宽带光纤的PMD值测量
光纤传感系统和光纤陀螺
技术参数
| ST-EBS-4022 | ST-EBS-4022L | ST-EYBS-3527 | ||
| 总输出功率 (典型值) | 22 | ≥ 21 | 27 | dBm |
| 光谱宽度 | ||||
| @ 3 dB | ≥ 40 | ≥ 40 | 35 | nm |
| @ 20 dB | 58 | 58 | nm | |
| 波纹平整度（典型值） | 1 dB 超过 38nm | ≤1.5 峰值 | 1dB 超过 32 nm |
